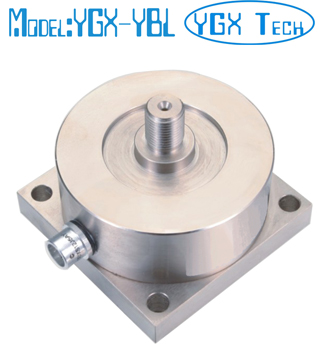

型號: YGX-YBL
壓力稱重測力傳感器
合金鋼材料
量程: 2, 3, 5,10, 20, 30, 50, 60, 80, 100, 120KN
( 200, 300, 500kg ; 1, 2, 3, 5, 6, 8, 10, 12T )
尺寸(mm):
尺寸(mm)
量程(KN) |
L |
L1 |
D |
D1 |
H |
H1 |
H2 |
H3 |
M |
Ø |
| 2-5 (200~500kg) |
92 |
76 |
90 |
20 |
54 |
10 |
12 |
4 |
M12 |
Ø9 |
| 10-60 (1~6T ) |
92 |
76 |
90 |
25 |
74 |
14 |
16 |
4 |
M16x1.5 |
Ø9 |
| 80-120 (7~12T ) |
124 |
102 |
120 |
32 |
82 |
16 |
16 |
4 |
M20x1.5 |
Ø11 |
技術(shù)參數(shù)
| 綜合精度 |
0.1%F.S. |
| 輸出靈敏度 |
1.5~2.0 mV / V |
| 非線性 |
≤0.1 % F.S. |
| 重復(fù)性 |
≤0.05% F.S. |
| 滯后性 |
0.1 % F.S. |
| 溫度靈敏度漂移 |
<0.1 % F.S./10℃ |
| 零點溫度漂移 |
<0.1 % F.S./10℃ |
| 輸入電阻 |
760Ω |
| 輸出電阻 |
700Ω |
| 絕緣電阻 |
>2000MΩ |
| 推薦激勵電壓 |
10 VDC |
| 激勵電壓范圍 |
6~12 VDC |
| 工作溫度范圍 |
- 30 ~ 70oC |
| 安全過載 |
120% F.S. |
| 電纜長度 |
3 m |
| 防護(hù)等級 |
IP65 |
| 接線方式 |
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
